Dominando Switches Cisco – Parte1 LEDs

publicado por Gleidson Rodrigues

Switches Cisco são sofisticados equipamentos de transmissão e recepção de dados. Para o profissional de TI é importante entender seu funcionamento e possuir capacidade de administra-los.

Iniciamos aqui uma série de posts que fornecerão o conhecimento fundamental para tal propósito.

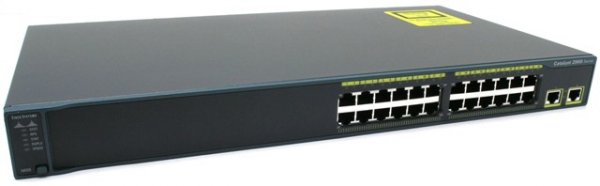

Vamos utilizar como exemplo o modelo de Switch Cisco Catalyst 2960.
Catalyst2960
Quando é necessário administrar e verificar o funcionamento de um switch, geralmente utilizamos comandos CLI (trataremos destes comandos em outro artigo da série) do Cisco IOS (Sistema Operacional), mas o hardware do switch também fornece informações rápidas através dos diversos LEDs de status presentes no painel frontal, que podemos utilizar para diagnóstico.

Estas informações são fornecidas imediatamente quando ligamos o switch e durante sua operação.

A grande maioria dos switches Cisco Catalyst possui uma série de LEDs, incluindo um LED para cada interface Ethernet física mais seis LEDs à esquerda e um botão “Mode”]

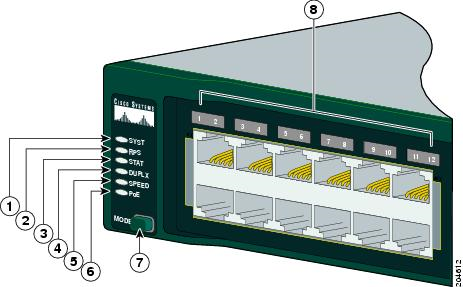

A figura abaixo indica os diversos LEDs, cada um com um significado diferente.

LEDs

Veja como interpretar cada LED:

    1. SYST (Sistema)
      Indica o status geral do sistema.
    2. RPS (Redundancy Power Supply ou Fornecimento de Energia Redundante)
      Mostra o status do fornecimento de energia extra.
    3. STAT (Status)
      Em VERDE significa que o LED de cada porta está indicando o status da porta referente.
    4. DUPLX (Duplex)
      Em VERDE o LED de cada porta está indicando o status duplex da porta referente, ligado indica Full-duplex, desligado indica Half-duplex.
    5. SPEED (Velocidade)
      Em verde o LED de cada porta indica a velocidade em questão. Desligado indica 10Mbps, VERDE sólido significa 100Mbps, VERDE piscando significa 1Gbps.
    6. PoE (Power Over Ethernet ou Energia sobre Ethernet)
      Indica a transmissão de energia elétrica juntamente com os dados para um dispositivo remoto através do cabo par trançado. Geralmente utilizado para telefones IP, pontos de acesso, etc.
    7. Botão Mode
      Ao ser pressionado, alterna entre os três modos dos LEDs das portas: STAT, DUPLX e SPEED. O modo atual é indicado por um VERDE sólido em STAT, DUPLX ou SPEED LED. Para alternar entre os modos pressione uma ou duas vezes.

BotaoMode

  • Porta
    Possui diferentes significados, dependendo do modo escolhido no botão MODE.

Vamos exemplificar alguns status indicadores para melhor entendimento.

SYST LED

  • Desligado – O switch está desligado.
  • Ligado VERDE – O switch está ligado e operacional, o Cisco IOS foi carregado com sucesso.
  • Ligado ÂMBAR – O processo POST (Power-on Self Test = Inicialização e checagem de componentes) falhou e o Cisco IOS não foi carregado.

Desta forma uma rápida olhada no SYST LED pode lhe dizer se o switch está funcionando, se houver falta de energia o SYST LED estará desligado, se houve algum problema no POST o LED permanecerá ÂMBAR. Caso esteja ÂMBAR, desligue o equipamento, aguarde um instante e ligue novamente, caso permaneça ÂMBAR, acione o Centro de Assistência Técnica Cisco

STAT LED

  • Desligado – O link não está funcionando.
  • VERDE sólido – O link está funcionando porém não há tráfego de rede.
  • VERDE piscando – O link está funcionando e há tráfego passando através da interface.
  • ÂMBAR piscando – A interface encontra-se desabilitada através da console ou dinamicamente por uma série de motivos possíveis.

As combinações e significados dos LEDs são diferentes entre as famílias de switches Cisco e até mesmo entre modelos da mesma família. O importante é entender a ideia geral, a função do botão MODE que alterna o significado dos LEDs das portas e os três significados do SYST LED que geralmente é padrão.

Após a inicialização do switch e carregamento do Cisco IOS podemos acessar a CLI para administrar o equipamento.

No próximo post iremos abordar a CLI e como acessar esta interface.

Grande abraço.

  •
  •
  •
  •
  •
  •
  •
