Cabeamento Estruturado – Categorias de Cabeamento

publicado por Eduardo Afonso

Existem cabos de cat 1 até cat 7. Como os cabos cat 5 são suficientes tanto para redes de 100 quanto de 1000 megabits, eles são os mais comuns e mais baratos, mas os cabos cat 6 e cat 6a estão se popularizando e devem substituí-los ao longo dos próximos anos. Os cabos são vendidos originalmente em caixas de 300 metros, ou 1000 pés (que equivale a 304.8 metros).

Originalmente, as tranças dos cabos não seguiam um padrão definido, mas, com o passar do tempo, o número de tranças por metro, juntamente com outros detalhes técnicos foram padronizados. Isso permitiu que os cabos de par trançado, originalmente desenvolvidos para transportar sinais de voz, dessem um grande salto de qualidade, passando a atender redes de 10, 100, 1000 e recentemente de 10000 megabits, uma evolução realmente notável.

Categorias 1 e 2: Estas duas categorias de cabos não são mais reconhecidas pela TIA (Telecommunications Industry Association), que é a responsável pela definição dos padrões de cabos. Elas foram usadas no passado em instalações telefônicas e os cabos de categoria 2 chegaram a ser usados em redes Arcnet de 2.5 megabits e redes Token Ring de 4 megabits, mas não são adequados para uso em redes Ethernet.

Categoria 3: A principal diferença do cabo de categoria 3 para os obsoletos cabos de categoria 1 e 2 é o entrançamento dos pares de cabos. Enquanto nos cabos 1 e 2 não existe um padrão definido, os cabos de categoria 3 (assim como os de categoria 4 e 5) possuem pelo menos 24 tranças por metro e, por isso, são muito mais resistentes a ruídos externos. Cada par de cabos tem um número diferente de tranças por metro, o que atenua as interferências entre os pares de cabos.

Categoria 4: Esta categoria de cabos tem uma qualidade um pouco superior e é certificada para sinalização de até 20 MHz. Eles foram usados em redes Token Ring de 16 megabits e também podiam ser utilizados em redes Ethernet em substituição aos cabos de categoria 3, mas na prática isso é incomum. Assim como as categorias 1 e 2, a categoria 4 não é mais reconhecida pela TIA e os cabos não são mais fabricados, ao contrário dos cabos de categoria 3, que continuam sendo usados em instalações telefônicas.

Categoria 5: Os cabos de categoria 5 são o requisito mínimo para redes 100BASE-TX e 1000BASE-T, que são, respectivamente, os padrões de rede de 100 e 1000 megabits usados atualmente. Os cabos cat 5 seguem padrões de fabricação muito mais estritos e suportam freqüências de até 100 MHz, o que representa um grande salto em relação aos cabos cat 3.
Os cabos cat 5e devem suportar os mesmos 100 MHz dos cabos cat 5, mas este valor é uma especificação mínima e não um número exato. Nada impede que fabricantes produzam cabos acima do padrão, certificando-os para freqüências mais elevadas. Com isso, não é difícil encontrar no mercado cabos cat 5e certificados para 110 MHz, 125 MHz ou mesmo 155 MHz, embora na prática isso não faça muita diferença, já que os 100 MHz são suficientes para as redes 100BASE-TX e 1000BASE-T. É fácil descobrir qual é a categoria dos cabos, pois a informação vem decalcada no próprio cabo.

Categoria 6: Esta categoria de cabos foi originalmente desenvolvida para ser usada no padrão Gigabit Ethernet, mas com o desenvolvimento do padrão para cabos categoria 5 sua adoção acabou sendo retardada, já que, embora os cabos categoria 6 ofereçam uma qualidade superior, o alcance continua sendo de apenas 100 metros, de forma que, embora a melhor qualidade dos cabos cat 6 seja sempre desejável, acaba não existindo muito ganho na prática.

Para permitir o uso de cabos de até 100 metros em redes 10G foi criada uma nova categoria de cabos, a categoria 6a (“a” de “augmented”, ou ampliado). Eles suportam freqüências de até 500 MHz e utilizam um conjunto de medidas para reduzir a perda de sinal e tornar o cabo mais resistente a interferências.

Uma das medidas para reduzir o crosstalk (interferências entre os pares de cabos) no cat 6a foi distanciá-los usando um separador. Isso aumentou a espessura dos cabos de 5.6 mm para 7.9 mm e tornou-os um pouco menos flexíveis. A diferença pode parecer pequena, mas ao juntar vários cabos ela se torna considerável.

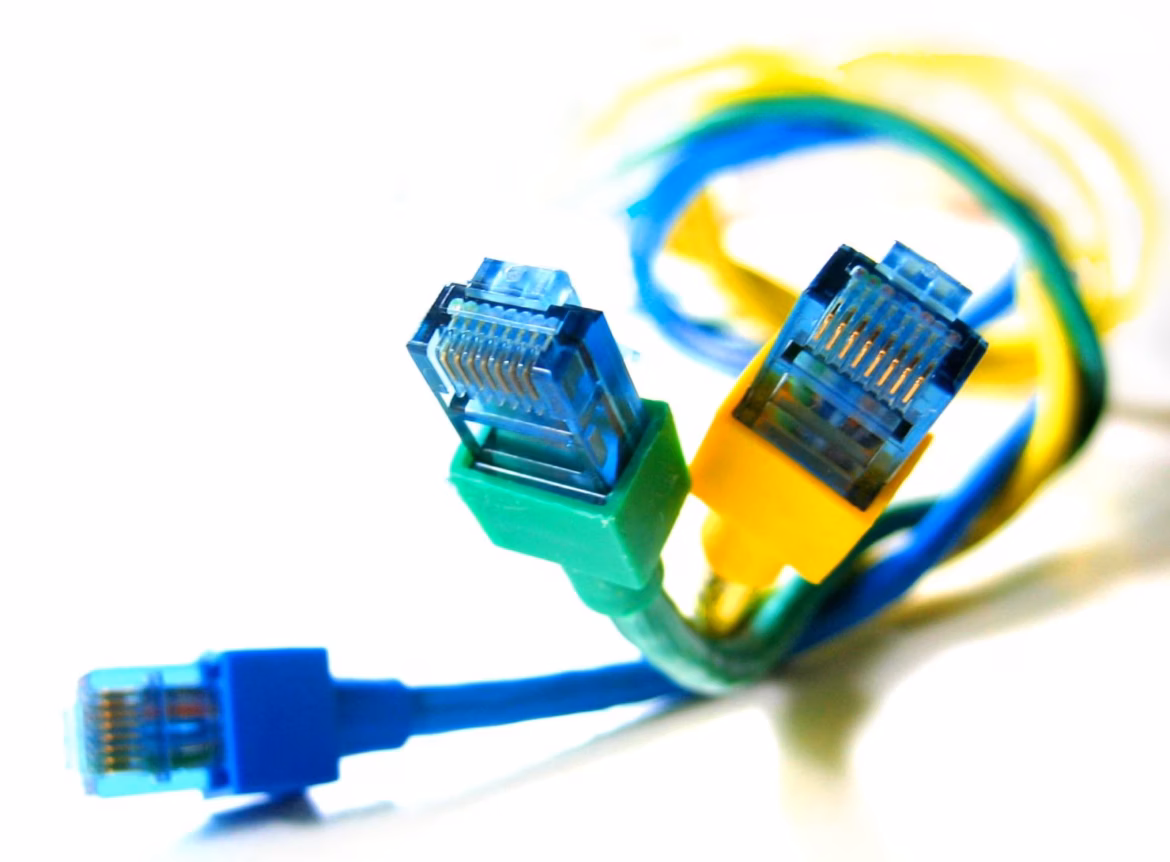

É importante notar que existe também diferenças de qualidade entre os conectores RJ-45 destinados a cabos categoria 5 e os cabos cat 6 e cat 6a, de forma que é importante checar as especificações na hora da compra.

Os cabos FTP (Foiled Twisted Pair) são os que utilizam a blindagem mais simples. Neles, uma fina folha de aço ou de liga de alumínio envolve todos os pares do cabo, protegendo-os contra interferências externas, mas sem fazer nada com relação ao crosstalk.

Os cabos SSTP (Screened Shielded Twisted Pair), também chamados de SFTP (Screened Foiled Twisted Pair), que combinam a blindagem individual para cada par de cabos com uma segunda blindagem externa, envolvendo todos os pares, o que torna os cabos especialmente resistentes a interferências externas.

  •
  •
  •
  •
  •
  •
  •
