HDMI versão 2.0

publicado por Fabio Montoro

HDMI versão 2.0Agora, no dia 4 de setembro, foi lançada a especificação HDMI 2.0.

HDMI, High Definition Multimedia Interface, é um padrão criado pela empresa HDMI Licencing LLC, cujos fundadores são os grandes HitachiPanasonicPhilipsSilicon ImageSonyTechnicolor e Toshiba.

A especificação HDMI engloba a interface física (conectores), interface elétrica e protocolo de comunicação entre os equipamentos. A proposta é interessante, na medida em que se propõe a transmitir, em um único cabo, vídeo em alta definição, áudio de qualidade, dados Ethernet, um canal de áudio reverso, sinais de controle e alimentação.

A nova versão eleva a taxa máxima no cabo de 10,2 Gbps para18 Gbps, mantendo compatibilidade com as versões 1.4b e anteriores, inclusive os conectores, ganhando os seguintes recursos:

  • Transmite vídeo no formato 4K a 60 quadros por segundo (fps) com 2160p, o qual possui quatro vezes mais definição que o padrão 1080p a 60 fps. A versão HDMI 1.4 já suportava vídeo 4k, porém, somente a 50 fps
  • Até 32 canais de áudio, permitindo criar uma experiência imersiva em sistema multidimensional
  • Frequência do sinal de áudio sobe para 1536 kHz (áudio de maior fidelidade)
  • Por exemplo, uma amostragem de 96 kHz, 16 bits por amostra ( 96 x 16 = 1536)
  • Transmissão simultânea de dois canais de vídeo para usuários distintos
  • Transmissão simultânea de até quatro canais de áudio para usuários distintos;
  • Suporta aspecto teatral de tela, grande angular, na proporção 21:9

Mas o que significa isto no projeto da rede interna?

Atualmente a maioria dos projetos sai com os enlaces de cabeamento especificados para 100 Mbps ou 1 Gbps, categoria 5e ou 6, de forma plana, ou seja, todos os pontos da rede na mesma categoria. A metodologia OSD exige uma análise mais detalhada da ocupação da edificação, sua população e respectivas atividades em um futuro de até 15 anos, digamos. O subsistema de roteamento e distribuição de áudio e vídeo, com as taxas de transmissão chegando a 18 Gbps, é um indicador de que essa visão é importante no projeto.

Os cabos HDMI são classificados em “Standard” que garantem a transmissão até 2,25 Gbps (mínimo do padrão HDMI) e “High Speed” que garantem até 10,2 Gbps. É preciso observar isto. Quando o cabo for barato o santo deve desconfiar.

Além dessa classificação, o cabo pode ou não ter capacidade de transmitir o canal Ethernet. Novamente o santo deve ficar atento. Resumindo, há quatro tipos possíveis de cabo HDMI.

Aliás, o padrão HDMI veio para revolucionar alguns conceitos. Hoje, simplificadamente, separamos a infraestrutura interna em “passivos”, que são os cabos, e “ativos”, que são os equipamentos de transmissão.

Como a taxa de transmissão do padrão HDMI é elevada, os cabos não podem ser muito longos, ficando o limite por volta de dez metros, na velocidade máxima. Um cabo com mais de 10 metros tem grande chance de ser do tipo “standard”. Uma solução encontrada para utilizar cabos com comprimentos maiores foi instalar um equalizador de linha dentro do conector, o qual é alimentado pela interface HDMI. Assim surgiu o cabo ativo. Veja figura 1.

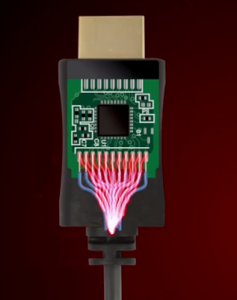

 Figura 1: Equalizador ativo embutido na capa do conector HDMI

Figura 1: Equalizador ativo embutido na capa do conector HDMI

Quando comecei a trabalhar como engenheiro de desenvolvimento de equipamento de transmissão de dados, ainda se falava na taxa de 300 bits por segundo. Isso foi nos idos de 1978 quando desenvolvi um equipamento que transmitia dados a 300 bps, considerado, naquela época, o top do modernismo, pois foi concebido com circuitos digitais. Agora estamos falando de 18 Gbps, ou seja, 60 milhões de vezes mais rápido.<

As principais diferenças entre as versões HDMI constam da tabela a seguir.

Versão HDMI
Descrição do recurso
1.0
1.1
1.2
1.3
1.4
2.0
Codificação de vídeo YCbCr 4:4:4
sim
sim
sim
sim
sim
sim
Compressão de vídeo YCbCr 4:2:2
sim
sim
sim
sim
sim
sim
True Color (24 bits por pixel)
sim
sim
sim
sim
sim
sim
Áudio Linear-PCM, 192 kHz, 24 bits (8 canais)
sim
sim
sim
sim
sim
sim
Blue-ray e HD DVD em resolução máxima
sim
sim
sim
sim
sim
sim
Suporta áudio padrão DVD
x
sim
sim
sim
sim
sim
Suporta áudio super CD (DSD)
x
x
sim
sim
sim
sim
Deep Color (30 , 36 e 48 bits por pixel)
x
x
x
sim
sim
sim
Sincronismo labial (Auto lip-sync)
x
x
x
sim
sim
sim
Áudio Dolby True HD
x
x
x
sim
sim
sim
Áudio DTS HD Master
x
x
x
sim
sim
sim
Suporta a transmissão de vídeo estereoscópico 3D
x
x
x
x
sim
sim
Possui um canal de dados Ethernet 100 Mbps
x
x
x
x
sim
sim
Canal de áudio reverso (Audio return channel)
x
x
x
x
sim
sim
Suporta vídeo com resolução 4k a 30 fps
x
x
x
x
sim
sim
Suporta vídeo com resolução 4k a 60 fps
x
x
x
x
x
sim
Codificação de vídeo YCbCr 4:2:0
x
x
x
x
x
sim
Suporta 32 canais de áudio
x
x
x
x
x
sim
Áudio de ultra alta fidelidade (1536 kHz)
x
x
x
x
x
sim
Transmite dois canais de vídeo a 2 destinos
x
x
x
x
x
sim
Transmite 4 canais de áudio a destinos distintos
x
x
x
x
x
sim
Suporta aspecto 21:9
x
x
x
x
x
sim
Data do Lançamento ==>
2002
2004
2005
2006
2009
2013
Taxa máxima [Gbps] ==>
4,95
10,2
18



[Crédito da Imagem: HDMI – ShutterStock]

Artigo publicado originalmente: fabiomontoro.blogspot.com.br

  •
    1
    Share
  • 1
  •
  •
  •
  •
  •
